1、装置概述

ZW32-12/630-25型丈量控制装置（一体化故障隔离装置）是额定电压为12kV,三相交流50Hz的户外配电装备，主要用于开断过载电流、短路电流以及实现线路故障监测、判断、处置惩罚的自动化妆置，集开关本体、取能单位、丈量单位、控制单位一体化设计，具有装置简朴、维护利便等特点，是实现配电线路馈线自动化系统首选装备。

与ZW32-12/630-25型丈量控制装置配套的低功耗配电自动化馈线终端，接纳高性能新手艺平台，具有配网运行监视、控制和故障剖析处置惩罚功效。终端接纳标准航空接插件接口一次装备，信号和接口的兼容性好，整机功耗≤3W（不含后备电源）。

2、手艺特点

1、取能装置一体化设计，为装置部件提供事情电源。

通过在丈量控制装置底座上两头加装高压电容取能装置，接纳双侧取电模式，使一体化故障隔离装置与取能装置一体化设计。取电装置不受天气、负荷电流转变影响，稳固可靠。

2、智能测控终端一体化设计，实现信息收罗及自动化控制。

智能测控终端与故障隔离装置一体化设计，可在线收罗线路相电流、相电压及零序电流、零序电压，通过GPRS通讯方法与馈线自动化系统团结，实现线路的数据收罗、参数设定及远程控制。

3、利便现场装置，杜绝现场接线过失。

现场不需要毗连其它电源装置，一次吊装丈量控制装置即可施工完毕，施工周期短，镌汰停电时间；所有二次连线在工厂完工，降低现场施工接线过失的危害。

4、具备电流互感器开路清静防护设计。

所有高压电流互感器的出线都在底座内经由了二级电撒播感器的转换处置惩罚。在智能测控终端未装置时，不需要思量高压电流互感器误开路的危害，镌汰现场施工误操作事故。

5、接纳全关闭结构，绝缘性能好

丈量控制装置接纳三相支柱式全关闭结构,密封性能好,有防潮、防凝露性能,特殊顺应于严寒或高温湿润地区使用。

三相支柱内部和外部增添硅橡胶伞裙，使爬电距离大大增添，相间距340mm,知足海拔3000米以下地区使用要求。

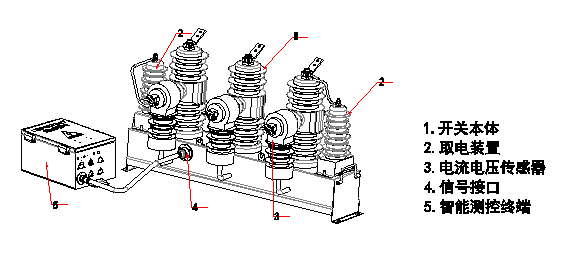

3、装备结构图
